Universal 12V oder 24V Abgastemperaturanzeige Set mit oder ohne Alarmfunktion und einer blauen digital Temperaturanzeige, einem 3mm dicken Abgastemperaturfühler (bis 1200°C) mit 3m Glasseidekabel (400°C) ,einer Edelstahl Klemmverschraubung M8x1 für 3mm Fühler, einer Einschweißmutter M8x1 für die Klemmverschraubung und 1m Kabel zweiadrig 1,5mm² zum Anschluss an die Stromversorgung.

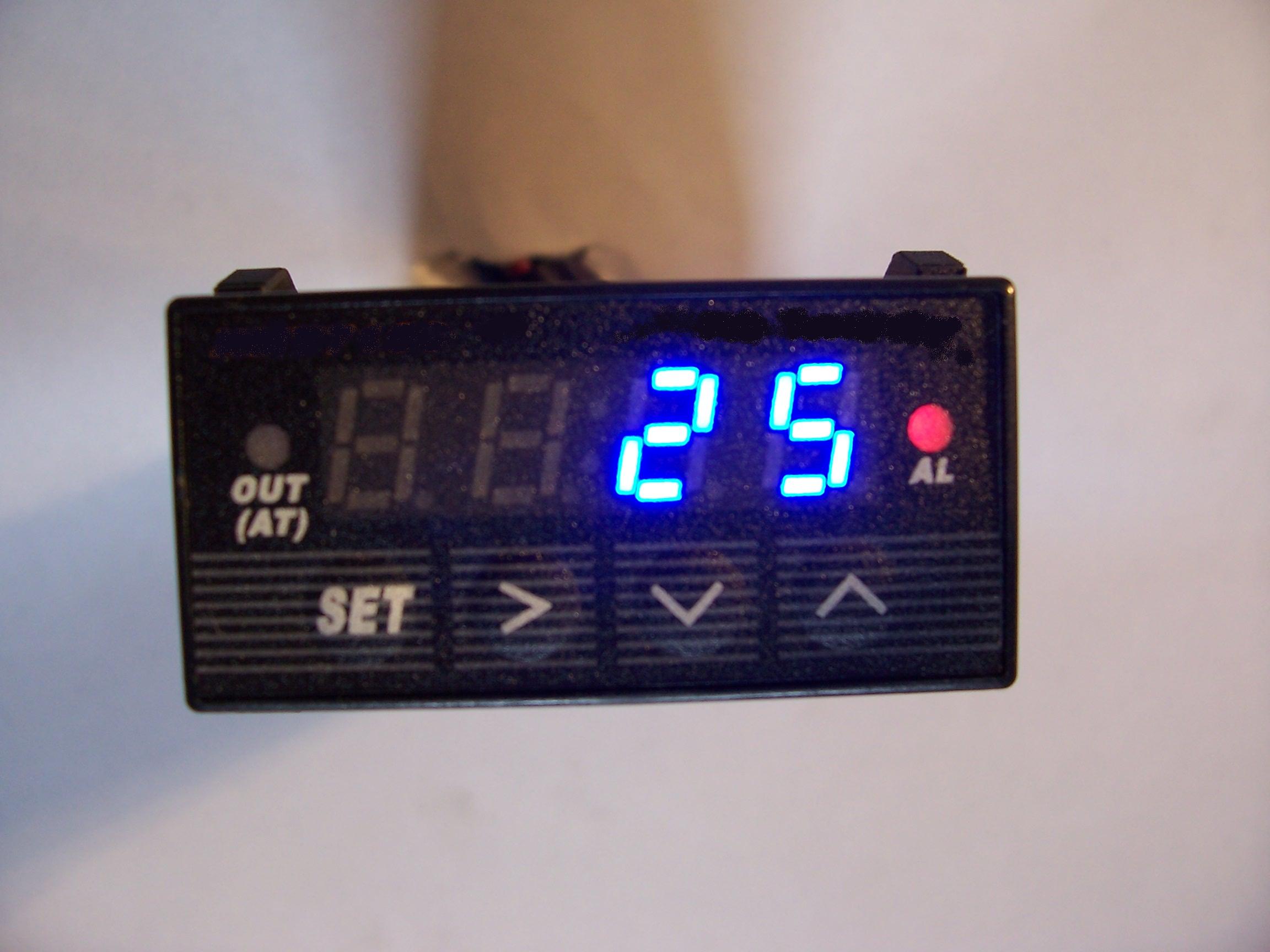

Bei Auswahl Alarm / Alarmfunktion besitzt die Anzeige bei 12Volt oder 24Volt eine programmierbare Alarmfunktion mit Schaltausgang die individuell eingestellt werden kann, zBsp. leuchtet beim überschreiten der maximalen Abgastemperatur die ALARM LED (siehe Bild 2) und auch noch danach, so das man nach der Vollgasfahrt erkennen kann ob die Temperatur zu hoch war oder es können externe Systeme wie zBsp: WAES, NOS, Wasserpumpen, Lüfter usw. über die Abgastemperatur geschalten werden.
Varianten / Bedeutung
12Volt = Anzeige Set 12Volt ohne Alarmfunktion
12V+Alarmfunktion = Anzeige Set 12Volt mit Alarmfuntion
24Volt = Anzeige Set 24Volt ohne Alarmfunktion
24V+Alarmfunktion = Anzeige Set 24Volt mit Alarmfunktion

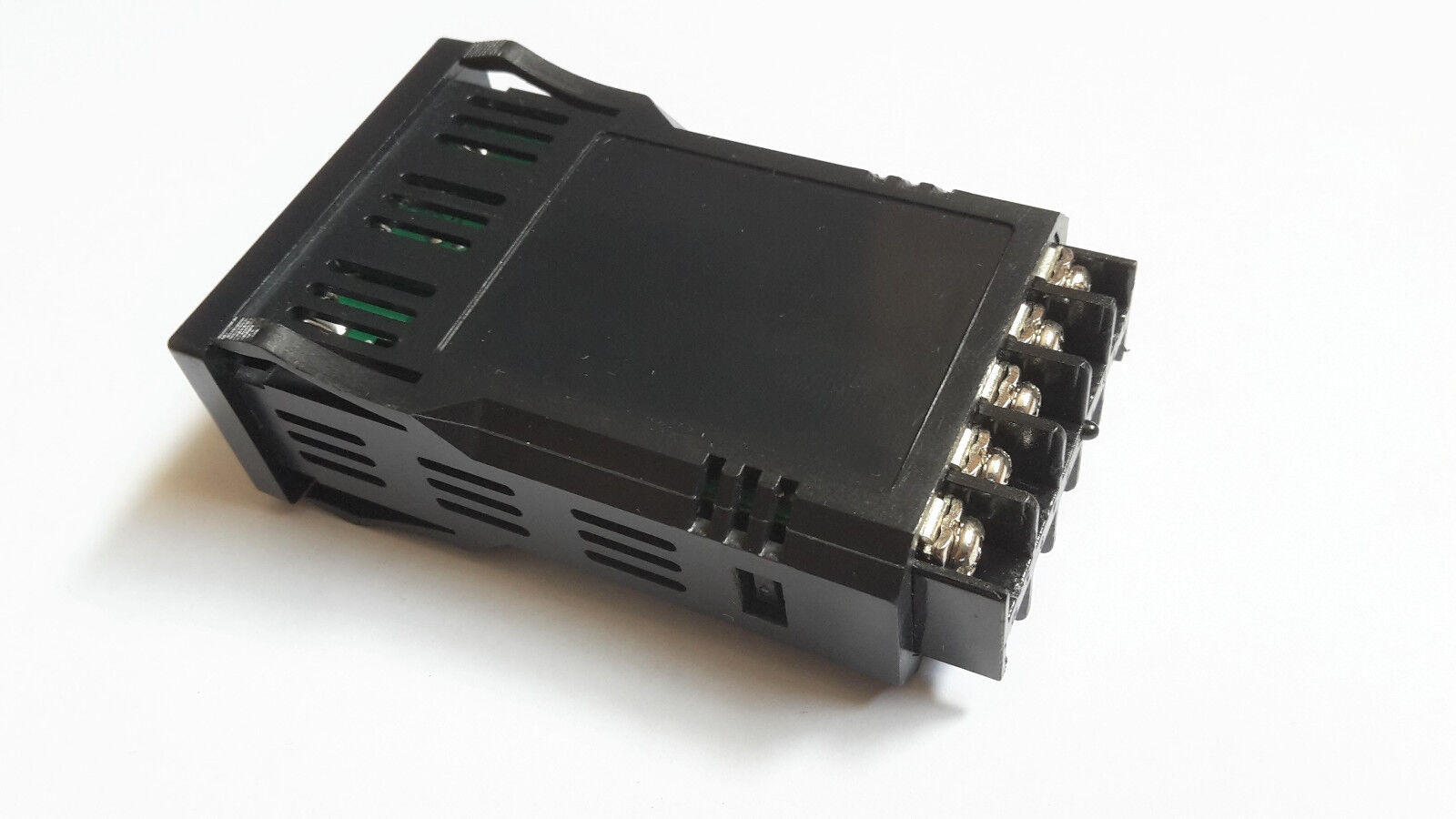

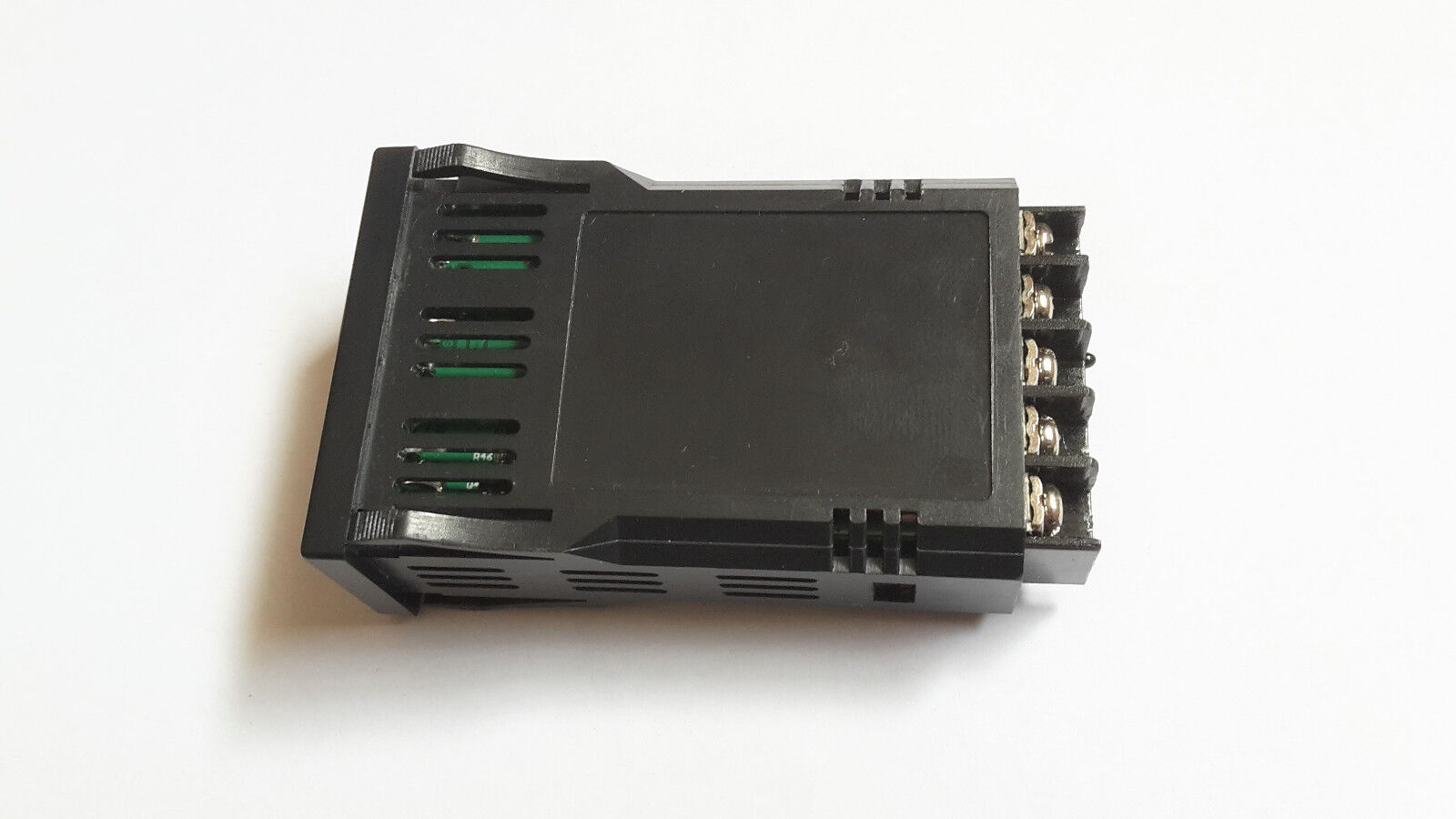

tech.Daten Anzeige
Digital Anzeige H/B/T: 22 / 45 / 72mm
Anzeige / Farbe: 4 stellig / BLAU
Anzeige / Spannung: misst 3 x pro Sekunde / 12V oder 24V
Anzeige / Alarm: Alarmfunktion möglich, LED,schaltbarer Ausgang

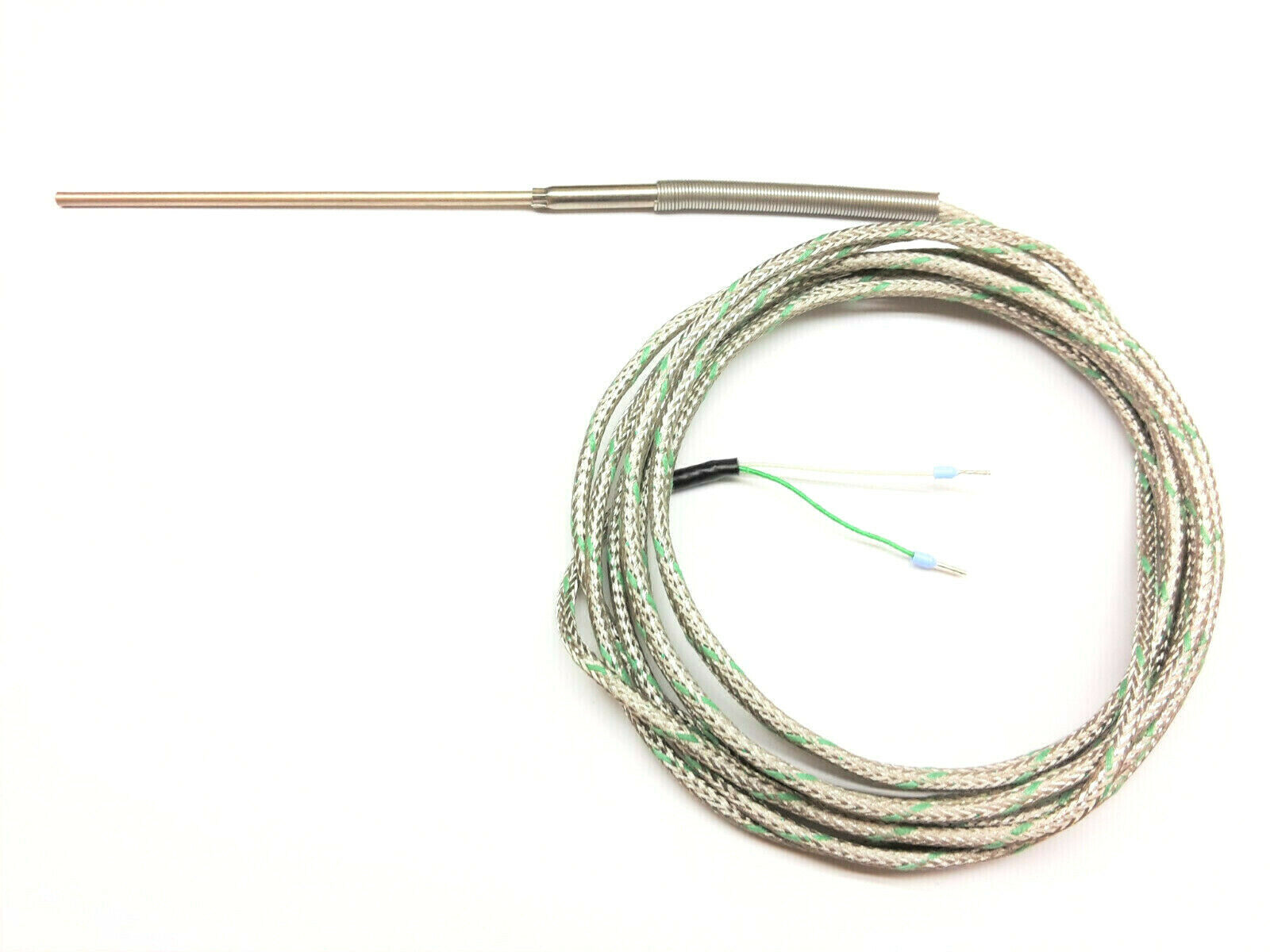

Fühler: NiCr-Ni TypK 3mm x 100mm / INCONEL misst von -200 bis 1200°C,
biegbar und für Einsätze mit hohen Druck und Vibrationen geeignet
Fühler Kabel: 3m lang, Glasseide bis 400°C
Klemmverschraubung: M8 x 1 x 3.0mm, V2A Edelstahl
Einschweißmutter: M8 x 1
Anschluss Kabel: 1m zweiadrig (2x1m) 1,5mm²
Gewicht Anzeige: 285 Gramm

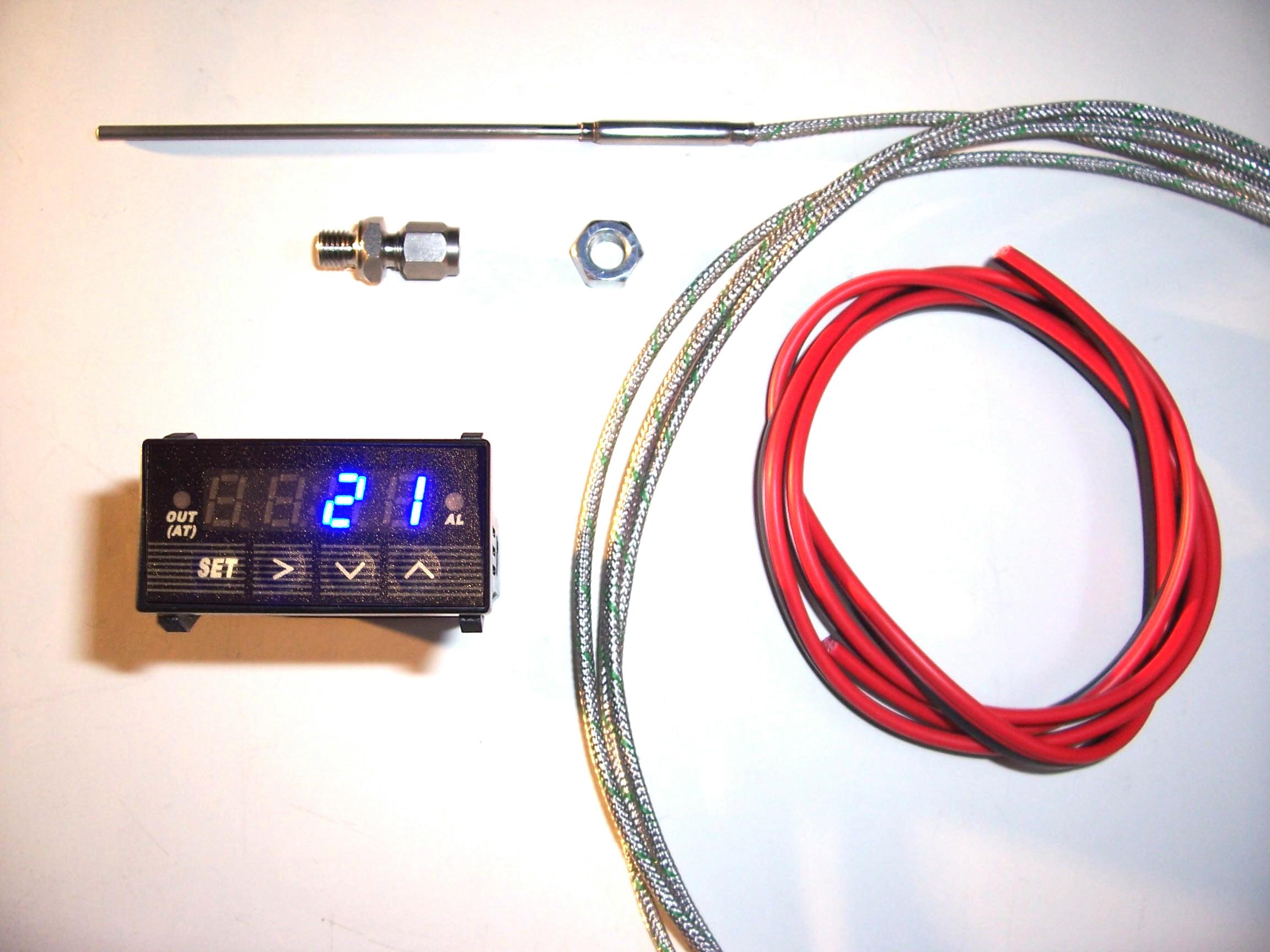

Das Set besteht aus:
1 x EGT Anzeige
1 x EGT Fühler 3mm x 3m
1 x Klemmverschraubung M8 x 3mm
1 x Einschweißmutter M8 x 1
1 x 1m Kabel zweiadrig
Im SET sind alle Teile für den Einbau enthalten auch die Klemmverschraubung!
Andere Fühler, Klemmverschraubungen oder Sets finden sie im Shop unter Anzeigen/Instrumente und Zubehör

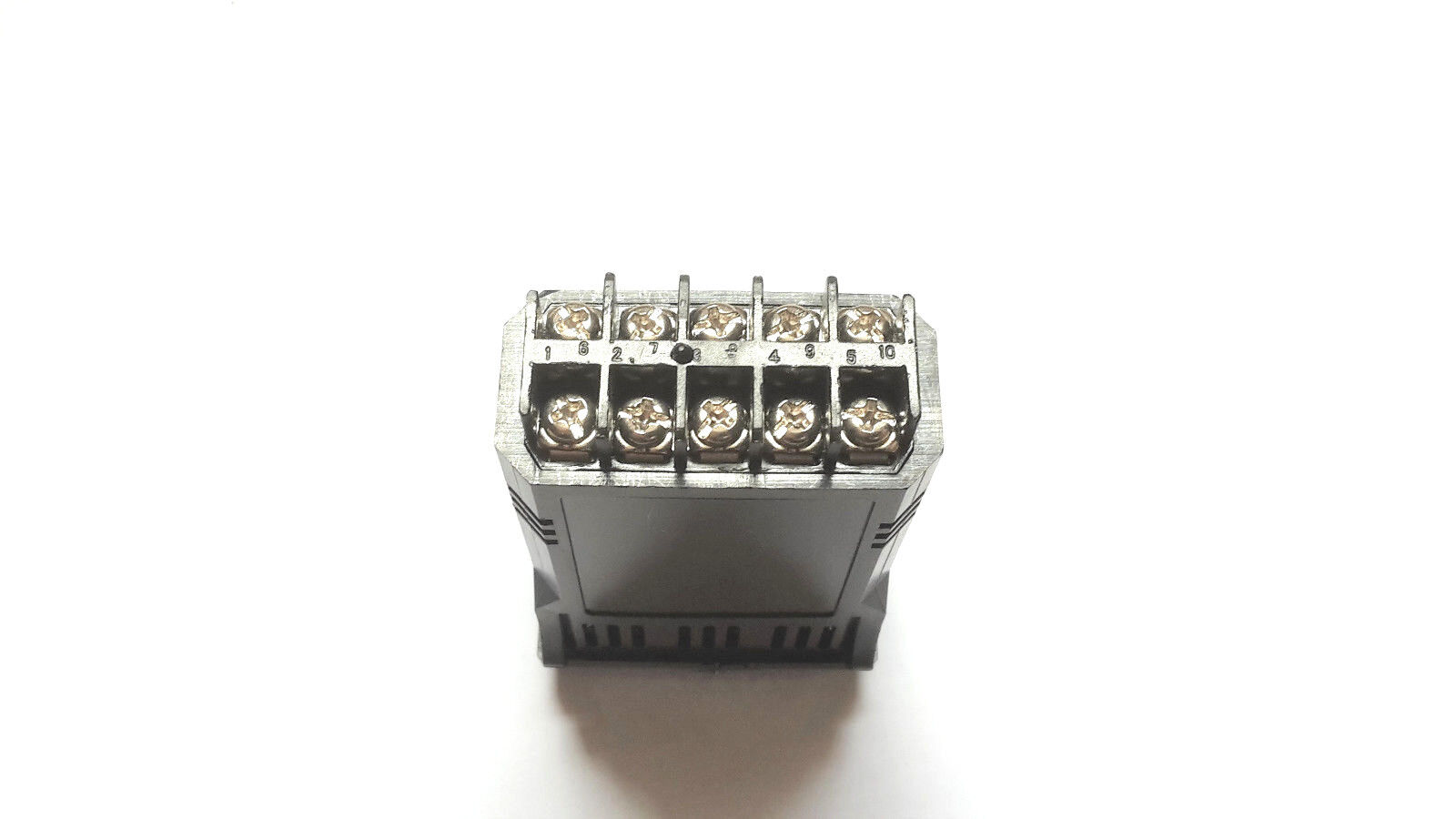

Sie erhalten dazu eine Anleitung mit Richtwerten, der Anschlussbelegung, Einbau und Einstellhinweisen. Die Anzeige passt in alle Fahrzeuge, PKWs,Motorräder, Boote usw., mit 12V oder 24V Bordspannung. Genaue Angaben zu den einzelnen Teilen finden sie unter " tech. Daten Anzeige".
ACHTUNG: Je dicker der Fühler ist desto ungenauer wird die Temperatur angezeigt da die Fühler immer träger auf die Temperaturschwankung reagieren, dickere Fühler als 3mm sind ungeeignet um genau die Temperatur anzuzeigen, die Temperaturspitzen werden nicht mehr angezeigt, diese können dann aber zum Lader/Motorschaden führen ohne das es sichtbar ist! Bei der Abgastemperatur zählt jedes Grad um an den Grenzbereich zu gehen!!! Unsere Fühler sind hochwertige Produkte aus deutscher Produktion,nicht vergleichbar mit billig Produkten, vergleichen sie genau die Angebote!
Wir verwenden als Kabelisolierung für den Fühler nur Glasseide(400°C) da die Silikonkabel meist GRÜN nur Temperaturen von 200°C vertragen und das kann bei vielen Turboumbauten oder stark leistungsgesteigerten Motoren im Bereich des Krümmers grenzwertig werden!!! Der Messfühler ist 3mm dick da er mehr Sicherheitsreserven bietet, weil bei Turbomotoren die Druckschwankungen im Krümmer sehr hoch sind und dadurch Vibrationen entstehen können, die bei zu dünnen Fühlern zum Abriss führen können. Der Messfühler ist biegbar, für hohen Druck und Vibrationen geeignet! Des Weiteren ist das Fühlerkabel 3m lang so kann es gut verlegt werden und es sind auch noch Positionen wie zBsp. A-Säule für die Anzeige möglich, sollte das Kabel zu lang sein kann es gekürzt werden.
ACHTUNG: Eine Verlängerung ist nur mit speziellen Steckverbindungen möglich!
Die Abgastemperaturanzeige wird benötigt um ein überhitzen des Motor anzuzeigen, das kann verschiedene Gründe haben, Zündung falsch eingestellt, Gemisch zu mager, Abstimmung nicht richtig, zu hoher Ladedruck, zu kleine/defekte Einsprizdüsen usw., dann noch auf die Autobahn und der Motor erleidet einen Motorschaden,im besten Fall ist nur ein Ventil weggebrannt im schlechten hat der Kolben ein Loch! Ein Blick auf die Anzeige und man erkennt im Ernstfall das die Temperatur zu hoch ist und kann somit einen teuren Motor/ Turboladerschaden verhindern!
Die Anzeige sollte in keinem Turbo/Kompressorumbau oder leistungsgesteigerten Serienmotor fehlen! Abgastemperaturanzeigen werden auch bei jeder Motorabstimmung benötigt oder bei der Verwendung von universal Einspritzanlagen!
Der Einbau sollte nur durch qualifiziertes Fachpersonal erfolgen!
